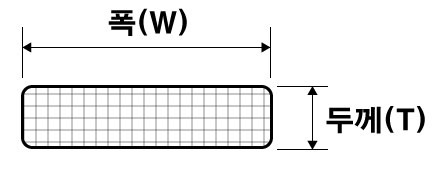

평철 규격 (FLAT BAR)

열간 압연에 의해 제조된 평강(FLAT BAR)



1. 평철의 표준 치수 : 최대 폭 1250mm 이하, 두께 100mm 이하의 치수

2. 평철의 표준 길이 : 3.5m~7m 사이는 0.5m 간격으로, 7.0m 초과는 1m 간격으로 나타낸다.

3. 평철 규격(적용규격 KS D 3502)





두께 mm	폭 mm	단위무게 kg/m		두께 mm	폭 mm	단위무게 kg/m
4.5	25	0.88		9	25	1.77
	32	1.13			32	2.26
	38	1.34			38	2.68
	44	1.55			44	3.11
	50	1.77			50	3.53
	65	2.3			65	4.59
	75	2.65			75	5.3
	90	3.18			90	6.36
	100	3.53			100	7.06
	125	4.42			125	8.83
	150	5.3			150	10.6
6	25	1.18			180	12.7
	32	1.51			200	14.1
	38	1.79			230	16.2
	44	2.07			250	17.7
	50	2.36			280	19.8
	65	3.06			300	21.2
	75	3.53			350	24.7
	90	4.24			400	28.3
	100	4.71		12	25	2.36
	125	5.89			32	3.01
	150	6.36			38	3.58
	180	8.48			44	4.14
	200	9.42			50	4.71
	230	10.8			65	6.12
	250	11.8			75	7.06
	280	13.2			90	8.48
	300	14.1			100	9.42
8	25	1.57			125	11.8
	32	2.01			150	14.1
	38	2.39			180	17
	44	2.76			200	18.8
	50	3.14			230	21.7
	65	4.08			250	23.6
	75	4.71			280	26.4
	90	5.65			300	28.3
	100	6.28			350	33
	125	7.85			400	37.7
	150	9.42		16	32	4.02
	180	11.3			38	4.77
	200	12.6			44	5.53
	230	14.4			50	6.28
	250	15.7			65	8.16
	280	17.6			75	9.42
	300	18.8			90	11.3
	350	22			100	12.6
	400	25.1			125	15.7





두께 mm	폭 mm	단위무게 kg/m		두께 mm	폭 mm	단위무게 kg/m
16	150	18.8		25	50	9.81
	180	22.6			65	12.8
	200	25.1			75	14.7
	230	28.9			90	17.7
	250	31.4			100	19.6
	280	35.2			125	24.5
	300	37.7			150	29.4
	350	44			180	35.3
	400	50.2			200	39.2
	450	56.5			230	45.1
	500	62.8			250	49.1
19	38	5.67			280	55
	44	6.56			300	58.9
	50	7.46			350	68.7
	65	9.69			400	78.5
	75	11.2			450	88.3
	90	13.4			500	98.1
	100	14.9		28	75	16.5
	125	18.6			90	19.8
	150	22.4			100	22
	180	26.8			125	27.5
	200	29.8			150	33
	230	34.3			180	39.6
	250	37.3			200	44
	280	41.8			230	50.6
	300	44.7			250	55
	350	52.2			280	61.5
	400	59.7			300	65.9
	450	67.1			350	76.9
	500	74.6			400	87.9
22	50	8.64			450	98.9
	65	11.2			500	110
	75	13		32	75	18.8
	90	15.5			90	22.6
	100	17.3			100	25.1
	125	21.6			125	31.4
	150	25.9			150	37.7
	180	31.1			180	45.2
	200	34.5			200	50.2
	230	39.7			230	57.8
	250	43.2			250	62.8
	280	48.4			280	70.3
	300	51.8			300	75.4
	350	60.4			350	87.9
	400	69.1			400	100
	450	77.7			450	113
	500	86.4			500	126



두께 mm	폭 mm	단위무게 kg/m		두께 mm	폭 mm	단위무게 kg/m
36	75	21.2		45	75	26.5
	90	25.4			90	31.8
	100	28.3			100	35.3
	125	35.3			125	44.2
	150	42.4			150	53
	180	50.9			180	63.6
	200	56.5			250	88.3
	230	65			280	98.9
	250	70.6			300	106
	280	79.1			350	124
	300	84.8			400	141
	350	98.9			450	159
	400	113			500	177
	450	127
	500	141
40	75	23.6
	90	28.3
	100	31.4
	125	39.2
	150	47.1
	180	56.5
	200	62.8
	230	72.2
	250	78.5
	280	87.9
	300	94.2
	350	110
	400	126
	450	141
	500	157
