3. ㄷ형강(찬넬)

1) 적용 규격 : KS D 3502

2) 용도 : 일반 구조물 강도 부재 및 보강 부재

3) 표기법 : ㄷ-250*90*9*13 -> H, B, t1, t2

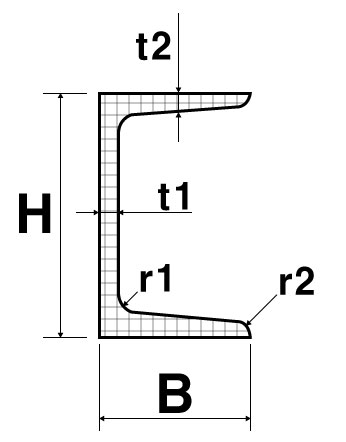

4) 경사두께 ㄷ형강 표준 규격표



표준 치수 mm					단위무게 kg/m
H X B	t1	t2	r1	r2
75*40	5	7	8	4	6.92
100*50	5	7.5	8	4	9.36
125*65	6	8	8	4	13.4
150*75	6.5	10	10	5	18.6
	9	12.5	15	7.5	24
180*75	7	10.5	11	5.5	21.4
200*80	7.5	11	12	6	24.6
200*90	8	13.5	14	7	30.3
250*90	9	13	14	7	34.6
	11	14.5	17	8.5	40.2
300*90	9	13	14	7	38.1
	10	15.5	19	9.5	43.8
	12	16	19	9.5	48.6
380*100	10.5	16	18	9	54.5
	13	16.5	18	9	62
	13	20	24	12	67.3

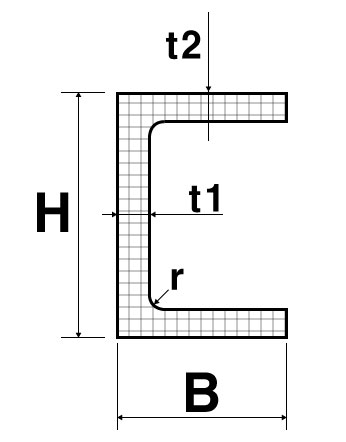

5) 평형 플랜지 ㄷ형강의 표준 규격표

표준 치수 mm				단위무게 kg/m
H X B	t1	t2	r
100*50	4.5	7.5	8	9.1
125*65	5.5	8	8	13.1
150*75	6	10	1	18.2
200*80	6.5	11.5	12	24
200*90	7.5	13.5	14	29.9
250*90	8.5	13	14	34
300*90	8.5	13	14	37.3
380*100	10	16	18	53.5
