4. C형강(리프 ㄷ형강)

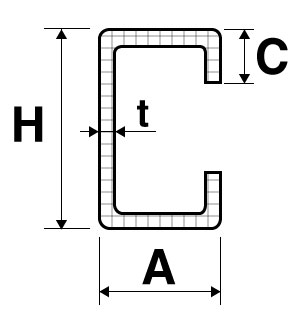

 1) 표기법 : C-125*50*20*2.3 -> H, B, C, t1

 2) 규격 : KS D 3503 일반 구조용 경량 형강

 3) 재질 : SSC 275(C : 0.25이하 / P : 0.050이하 / S : 0.050이하)

 4) 기계, 물리적 성질

기호	항복점 N/mm2	인장강도 N/mm2	연신율 %(5호)
SSC 275	275 이상	410~550	51 이상





 5) C형강 (리프 ㄷ형강) 규격 치수



치수 mm	두께 mm	단위무게
H X A X C	t	kg/m
250*75*25	4.5	14.9
200*75*25	4.5	13.1
	4	11.7
	3.2	9.52
200*75*20	4.5	12.7
	4	11.4
	3.2	9.27
150*75*25	4.5	11.3
	4	10.2
	3.2	8.27
150*75*20	4.5	11
	4	9.85
	3.2	8.01
150*65*20	4	9.22
	3.2	7.51
	2.3	5.5
150*50*20	4.5	9.2
	3.2	6.76
	2.3	4.96
125*50*20	4.5	8.32
	4	7.5
	3.2	6.13
	2.3	4.51
120*60*25	4.5	9.2
120*60*20	3.2	6.51
	2.3	4.78
120*40*20	3.2	5.5
100*50*20	4.5	7.43
	4	6.71
	3.2	5.5
	2.8	4.87
	2.3	4.06
	2	3.56
	1.6	2.88
90*45*20	3.2	5
	2.3	3.7
	1.6	2.63
75*45*15	2.3	3.25
	2	2.86
	1.6	2.32
75*35*15	2.3	2.89
70*40*25	1.6	2.38
60*30*10	2.3	2.25
	2	1.99
	1.6	1.63
