와이어 가공에 대해(정밀 가공 치수)

1. 와이어 방전 가공의 이해(Wire Electric Discharge Machining)

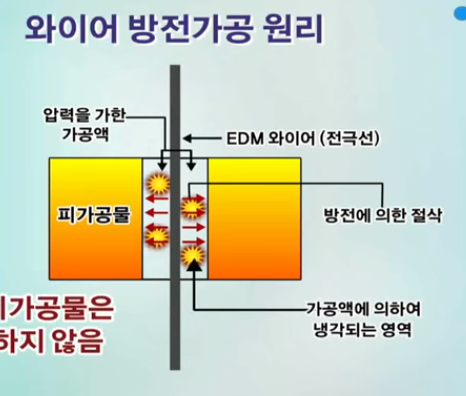

  : 황동, 동, 텅스텐등의 가는 와이어를 전극으로 삼아 주행하면서 방전을 일으켜 발생하는 스파크를 실톱처럼 이용해 가공물의 윤곽을 도려내는 방법을 와이어 컷팅(와이어 방전가공) 이라고 한다.







2. 와이어컷팅 방전가공의 특징

  1) 재료의 경도에 관계없이 가공할 수 있다. (열처리 소재, 초경 등 난삭재의 가공 가능)

  2) 특수한 공구를 필요하지 않는다.

  3) 형상의 제한이 없다.





3. 용도

  : 초정밀 치수 가공이 필요한 부품, 금형 부품 등에 많이 사용 된다.

   레이저 가공보다 더 정밀한 치수를 원할 때





4. 가공 정밀도

   : 최대 0.001mm (1/1000mm)

     가공물의 크기와 두께에 따라 최대 정밀도는 달라진다. 일반적으로 두께가 얇은 판재의 경우 정밀도가 상대적으로 좋지 않다.







5. 와이어 가공 관련 영상
