H형강 (H빔) 규격표



1. H형강, H빔

 1) 적용 규격 : KS D 3502 (열간 압연 형강의 모양, 치수, 무게 및 그 허용차)

 2) 용도 : 건축, 기타 구조물의 기둥, 지지대

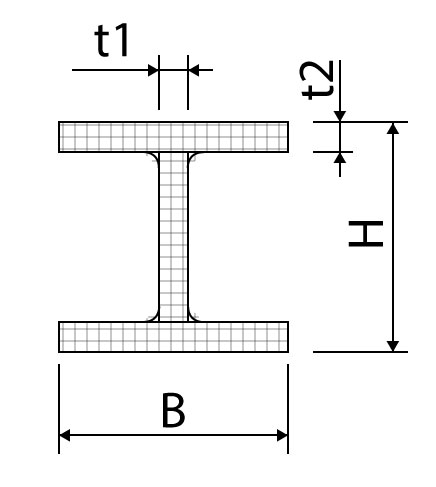

 3) 표기법 : H-100*50*5*7 -> 높이H, 너비B, 웨브두께T1, 플랜지 두께T2

 4) 표준길이 : 6M / 7M / 8M / 9M / 10M / 11M / 12M / 13M / 14M / 15M

 5) 표준규격표

호칭 치수 높이(H)X변(B)	H X B	t1	t2	단위무게 kg/m
100*50	100*50	5	7	9.3
100*100	100*100	6	8	17.2
125*60	125*60	6	8	13.2
125*125	125*125	6.5	9	23.8
150*75	150*75	5	7	14
150*100	148*100	6	9	21.1
150*150	150*150	7	10	31.5
175*90	175*90	5	8	18.1
175*175	175*175	7.5	11	40.2
200*10	198*99	4.5	7	18.2
	200*100	5.5	8	21.3
200*150	194*150	6	9	30.6
200*200	200*200	8	12	49.9
250*125	248*124	5	8	25.7
	250*125	6	9	29.6
250*175	244*175	7	11	44.1
250*250	250*250	9	14	72.4
300*150	298*149	5.5	8	32
	300*150	6.5	9	36.7
300*200	294*200	8	12	56.8
300*300	294*302	12	12	84.5
	300*300	10	15	94
	300*305	15	15	106
350*175	346*174	6	9	41.4
	350*175	7	11	49.6
350*250	340*250	9	14	79.7
350*350	344*348	10	16	115
	350*350	12	19	156
400*200	396*199	7	11	56.6
	400*200	8	13	66
400*300	390*300	10	16	107
400*400	400*400	13	21	172
450*200	446*199	8	12	66.2
	450*200	9	14	76
450*300	440*300	11	18	124
500*200	496*199	9	14	79.5
	500*200	10	16	89.6
500*300	482*300	11	15	114
	488*300	11	18	128
600*200	596*199	10	15	94.6
	600*200	11	17	106
600*300	582*300	12	17	137
	588*300	12	20	151
700*300	700*300	13	24	185
800*300	800*300	14	26	210
900*300	900*300	16	28	243







2. ㄱ형강

 1) 적용 규격 : KS D 3502

 2) 종류 : 등변 / 부등변 ㄱ 형강

 3) 용도 : 일반구조물의 보강재



2019/06/16 - [여러가지 잡학] - ㄱ형강 규격표







3. ㄷ형강(찬넬)

  1) 적용 규격 : KS D 3502

  2) 용도 : 일반 구조물 강도 부재 및 보강 부재

  3) 표기법 : ㄷ-250*90*9*13 -> H, B, t1, t2

2019/06/17 - [여러가지 잡학] - ㄷ형강, 챤넬 규격표, 표준치수



4. C형강

  1) 표기법 : C-125*50*20*2.3 -> H, B, C, t1

2019/06/17 - [여러가지 잡학] - C형강 종류와 규격, 표준 치수
