ㄱ형강 규격표

1. H형강(H빔)

2019/06/15 - [여러가지 잡학] - H형강 (H빔) 규격표



2. ㄱ형강

1) 적용 규격 : KS D 3502

2) 종류 : 등변 / 부등변 ㄱ 형강

3) 용도 : 일반구조물의 보강재

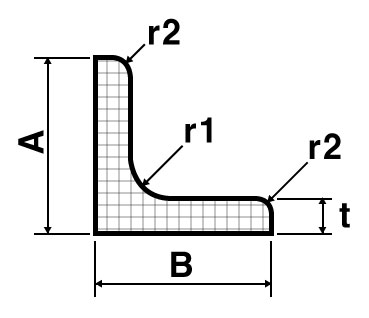

4) 등변 ㄱ형강의 규격 표 (표준치수)



표준 단면 치수 mm				단위무게 kg/m
A X B	t	r1	r2
25*25	3	4	2	1.12
30*30	3	4	2	1.36
40*40	3	4.5	2	1.83
	5	4.5	3	2.95
45*45	4	6.5	3	2.74
	5	6.5	3	3.38
50*50	4	6.5	3	3.06
	5	6.5	3	3.77
	6	6.5	4.5	4.43
60*60	4	6.5	3	3.68
	5	6.5	3	4.55
65*65	5	8.5	3	5
	6	8.5	4	5.91
	8	8.5	6	7.66
70*70	6	8.5	4	6.38
75*75	6	8.5	4	6.85
	9	8.5	6	9.96
	12	8.5	6	13
80*80	6	8.5	4	7.32
90*90	6	10	5	8.28
	7	10	5	9.59
	10	10	7	13.3
	13	10	7	17
100*100	7	10	5	10.7
	10	10	7	14.9
	13	10	7	19.1
120*120	8	12	5	14.7
130*130	9	12	6	17.9
	12	12	8.5	23.4
	15	12	8.5	28.8
150*150	12	14	7	27.3
	15	14	10	33.6
	19	14	10	41.9
175*175	12	15	11	31.8
	15	15	11	39.4
200*200	15	17	12	45.3
	20	17	12	59.7
	25	17	12	73.6
250*250	25	24	12	93.7
	35	24	18	128

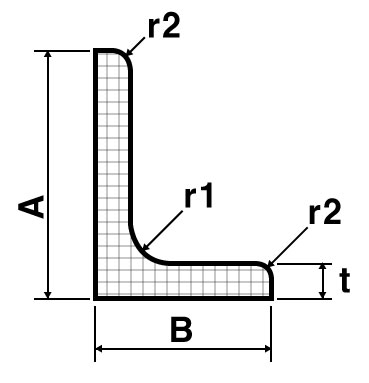

5) 부등변 ㄱ형강 규격표(표준치수)

표준 단면 치수 mm				단위무게 kg/m
A X B	t	r1	r2
90*75	9	8.5	6	11
100*75	7	10	5	9.32
	10	10	7	13
125*75	7	10	5	10.7
	10	10	7	14.9
	13	10	7	19.1
125*90	10	10	7	16.1
	13	10	7	20.6
150*90	9	12	6	16.4
	12	12	8.5	21.5
150*100	9	12	6	17.1
	12	12	8.5	22.4
	15	12	8.5	27.7
