원형파이프 규격 3(고압 배관용 탄소 강관)

2019/06/14 - [여러가지 잡학] - 스텐파이프 규격(SUS 파이프 규격)

2019/06/14 - [여러가지 잡학] - 원형 파이프 규격2(압력배관용 탄소강)

2019/06/11 - [여러가지 잡학] - 원형 파이프 규격





1. 고압 배관용 탄소 강관 KS D 3564

  : 350도씨 이하에서 사용압력이 높은 배관에 사용하는 탄소 강관에 대한 규격



2. 재질

  : SPPH 250

  : SPPH 315



3. 화학성분

재질기호	C	Si	Mn	P	S
SPPH 250	0.30 이하	0.10~0.35	0.30~1.40	0.035 이하	0.035 이하
SPPH 315	0.33 이하	0.10~0.35	0.30~1.50	0.035 이하	0.035 이하





4. 기계 물리적 성질

재질기호	항복강도 N/mm2	인장강도 N/mm2	연신율 %(5호)
SPPH 250	250 이상	410 이상	20 이상
SPPH 315	351 이상	490 이상	20 이상

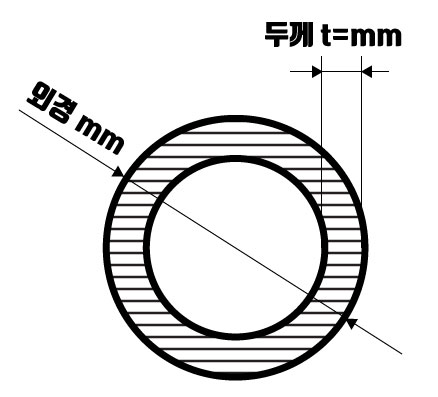

5. 원형 파이프 규격(3)



호칭지름 A	외경 mm	두께 t(mm)
		40S	60S	80S	100S	120S	140S	160S
6	10.5	1.7	X	2.4	X	X	X	X
8	13.8	2.2		3
10	17.3	2.3		3.2
15	21.7	2.8		3.7				4.7
20	27.2	2.9		3.9				5.5
25	34	3.4		4.5				6.4
32	42.7	3.6		4.9				6.4
40	48.6	3.7		5.1				7.1
50	60.5	3.9		5.5				8.7
65	76.3	5.2		7				9.5
80	89.1	5.5		7.6				11.1
90	101.6	5.7		8.1				12.7
100	114.3	6		8.6		11.1		13.5
125	139.8	6.6		9.5		12.7		15.9
150	165.2	7.1		11		14.3		18.2
200	216.3	8.2	10.3	12.7	15.1	18.2	20.6	23
250	267.4	9.3	12.7	15.1	18.2	21.4	25.4	28.6
300	318.5	10.3	14.3	17.4	21.4	25.4	28.6	33.3
350	355.6	11.1	15.1	19	23.8	27.8	31.8	35.7
400	406.4	12.7	16.7	21.4	26.2	30.9	36.5	40.5
450	457.2	14.3	19	23.8	29.4	34.9	39.7	45.2
500	508	15.1	20.6	26.2	32.5	38.1	44.4	50
550	558.8	15.9	22.2	28.6	34.9	41.3	47.6	54
600	609.6	17.5	24.6	31	38.9	46	52.4	59.5
650	660.4	18.9	26.4	34	41.6	49.1	56.6	64.2
