스텐파이프 규격(SUS 파이프 규격)

2019/06/14 - [여러가지 잡학] - 원형파이프 규격 3(고압 배관용 탄소 강관)

2019/06/14 - [여러가지 잡학] - 원형 파이프 규격2(압력배관용 탄소강)

2019/06/11 - [여러가지 잡학] - 원형 파이프 규격





1. 규격 : 배관용 스테인레스 강관 KS D 3576

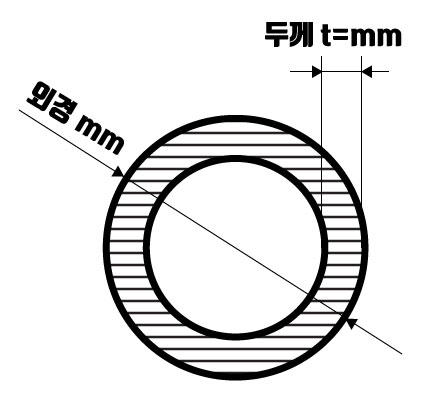

호칭지름 A	외경 mm	두께 (t=mm)
		5S	10S	20S	40S	80S	120S	160S
6	10.5	1	1.2	1.5	1.7	2.4	X	X
8	13.8	1.2	1.65	2	2.2	3
10	17.3	1.2	1.65	2	2.3	3.2
15	21.7	1.65	2.1	2.5	2.8	3.7		4.7
20	27.2	1.65	2.1	2.5	2.9	3.9		5.5
25	34	1.65	2.8	3	3.4	4.5		6.4
32	42.7	1.65	2.8	3	3.6	4.9		6.4
40	48.6	1.65	2.8	3	3.7	5.1		7.1
50	60.5	1.65	2.8	3.5	3.9	5.5		8.7
65	76.3	2.1	3	3.5	5.2	7		9.5
80	89.1	2.1	3	4	5.5	7.6		11.1
90	101.6	2.1	3	4	5.7	8.1		12.7
100	114.3	2.1	3	4	6	8.6	11.1	13.5
125	139.8	2.8	3.4	5	6.6	9.5	12.7	15.9
150	165.2	2.8	3.4	5	7.1	11	14.3	18.2
200	216.3	2.8	4	6.5	8.2	12.7	18.2	23
250	267.4	3.4	4	6.5	9.3	15.1	21.4	28.6
300	318.5	4	4.5	6.5	10.3	17.4	25.4	33.3
350	355.6	X			11.1	19	27.8	35.7
400	406.4				12.7	21.4	30.9	40.5
450	457.2				14.3	23.8	34.9	45.2
500	508				15.1	26.2	38.1	50
550	558.8				15.9	28.6	41.3	54
600	609.6				17.5	31	46	59.5
650	660.4				18.9	34	49.1	64.2



2. 재질의 종류(STS=SUS)

 : STS304, STS309, STS310, STS316, STS317, STS836, STS890, STS321, STS347, STS350, STS329, STS405, STS409, STS430, STS436, STS444
