A5052 물성표, 알루미늄 인장강도 항복강도 연신율 경도

알루미늄의 조질별 물성표

인장강도 항복강도가 Mpa 단위로 적혀있어 환산하기 귀찮다면 아래 파일을 참조하자.

kgf/mm2 단위로 적혀있다.

N/mm2 단위로 적힌 것을 보고 싶다면 KS 규격을 열람하면 된다.

검색창에 KS 규격검색이라고 치고 국가표준인증 통합정보시스템에 방문하여 검색한다.

KS 넘버는 "KS D 6701" <알루미늄 및 알루미늄 합금의 판 및 띠>에 보면 자세히 나와 있다.

개인적으로 알고자 했었던 A5052 에 대해 알아보면

<A5052 물성표>

기호	질별	두께 mm	인장강도 N/mm2	항복강도 N/mm2	연신율 %	경도 HB
A5052	0	0.2 이상 0.3 이하	170 이상 215 이하	-	14 이상	47
		0.3 초과 0.5 이하		65 이상	15 이상
		0.5 초과 0.8 이하			17 이상
		0.8 초과 1.3 이하			17 이상
		1.3 초과 2.9 이하			19 이상
		2.9 초과 6.5 이하
		6.5 초과 75 이하
	H32	0.2 이상 0.3 이하	215 이상 265 이하	-	3 이상	60
		0.3 초과 0.5 이하		-	4 이상
		0.5 초과 1.8 이하		-	5 이상
		0.8 초과 1.3 이하		155 이상	5 이상
		1.3 초과 2.9 이하			7 이상
		2.9 초과 6.5 이하			9 이상
		6.5 초과 12 이하			11 이상
	H34	0.2 이상 0.5 이하	235 이상 285 이하	180 이상	3 이상	68
		0.5 초과 0.8 이하			4 이상
		0.8 초과 1.3 이하			4 이상
		1.3 초과 2.9 이하			6이상
		2.9 초과 6.5 이하			6이상
		6.5 초과 12 이하			10 이상
	H36	0.2 이상 0.8 이하	255 이상	-	3 이상	73
	H36	0.8 이상 4 이하	305 이하	205 이상	4 이상	73
	H38	0.2 이상 0.8 이하	270 이상	-	3 이상	77
	H38	0.8 이상 3 이하	270 이상	-	4 이상	77

여기서 경도값 H는 적절하게 부드럽게 하기 위한 추가 열처리의 유무에 관계 없이 가공 경화에 의해 강도를 증가한 것으로 일반적으로 T4, T6와 같이 안정한 질별로 하기 위하여 추가 가공 경화의 유무에 관계 없이 열처리한 것과는 다소 개념이 다르다.

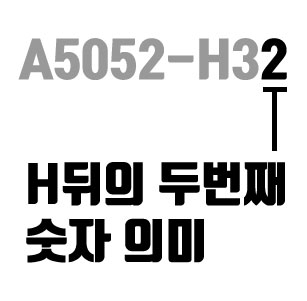

H세분 기호는 항상 H뒤에 2개의 숫자를 붙인다.

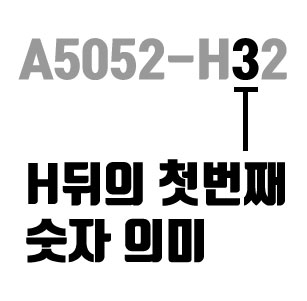

기호	의미
H1	가공 경화만 한것, 소정의 기계적 성질을 얻기 위하여 추가 열처리를 하지 않고 가공 경화만 한것
H2	가공 경화 후 적절하게 연화 열처리 한 것. 소정의 값 이상으로 가공 경화한 후에 적절한 열처리에 의해 소정의 강도까지 저하한 것. 상온에서 시효 연화하는 합금에 대해서는 이 질별은 H3 질별과 거의 동등한 강도를 가진 것. 그 밖의 합금에 대해서는 이 질별은 H1 질별과 거의 동등한 강도를 갖지만 연신은 어느 정도 높은 값을 나타내는 것.
H3	가공 경화 후 안정화 처리한 것. 가공 경화한 제품을 저온 가열에 의해 안정화 처리한 것, 또한 그 결과 강도는 어느정도 저하하고 연신은 증가하는 것. 이 안정화 처리는 상온에서 서서히 시효 연화하는 마그네슘을 포함하는 알루미늄 합금에만 적용한다.
H4	가공 경화 후 도장한 것. 가공 경화한 제품이 도장의 가열에 의해 부분 어닐링 된 것.

1000see
