육각볼트 규격 종류와 기호 읽는법

<KS B 1002 호칭지름 6각 볼트 A M8 X 40-10.9 MFZnⅡ>

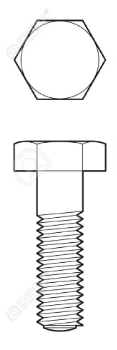

1. 육각볼트의 외형

   : 머리가 6각형을 형성하고 있다.

    머리부에는 렌치나 드라이버 홈이 없다.

    체결할때에는 몽키, 스패너, 복스와 같은 도구를 사용 한다.

2. 6각볼트의 재질

  : 일반적으로 강제 / 스테인레스 / 비철 으로 나뉜다.



3. 적용 KS 규격은 다음과 같다.

  1) KS B 1002  6각 볼트



4. 육각볼트의 종류



   (a) 호칭지름 6각 볼트 : 볼트의 축부가 나사부와 원통부로 되고, 원통부의 지름이 대략 호칭 지름인것.

   (b) 유효지름 6각 볼트 : 볼트의 축부가 나사부와 원통부로 되고, 원통부의 지름이 대략 유효 지름인것.

   (c) 온나사 6각 볼트 : 볼트의 축부 전체가 나사부로서 원통부가 없는 것.(=전나사)



5. 볼트의 종류와 등급에 따른 나사의 호칭 범위

볼트의 종류	부품 등급	나사의 호칭 범위
호칭 지름 6각 볼트	A	M3 ~ M24
	B	M5 ~ M36
	C	M5 ~ M36
유효 지름 6각 볼트	B	M3 ~ M20
온나사 6각 볼트	A	M3 ~ M24
	B	M5 ~ M36
	C	M5 ~ M36
