하이텐 볼트, 토크 볼트의 이해(HT 볼트, TS 볼트)

 하이텐 볼트란 무엇일까? 같은 육각 볼트라도 어떤 것은 하이텐 볼트라고 한다. HT 볼트는 고장력 볼트라고 하고 말 그대로 장력이 높은, 기계적 성질이 높은 볼트를 지칭한다.

 일반적으로 현장에서 강도가 높은 6각 볼트, 즉 강도 10.9 , 강도 12.9 제품을 하이텐이라고 부르기도 하는데 이는 정확한 표현이 아니므로 사용하지 않도록 한다.



1. 하이텐 볼트와 토크 볼트의 특징

항 목	H/T 볼트	T/S 볼트
용도	▶ 빔 조립용	▶ 철골 조립용
머리 형태	▶ 육각머리	▶ 둥근머리

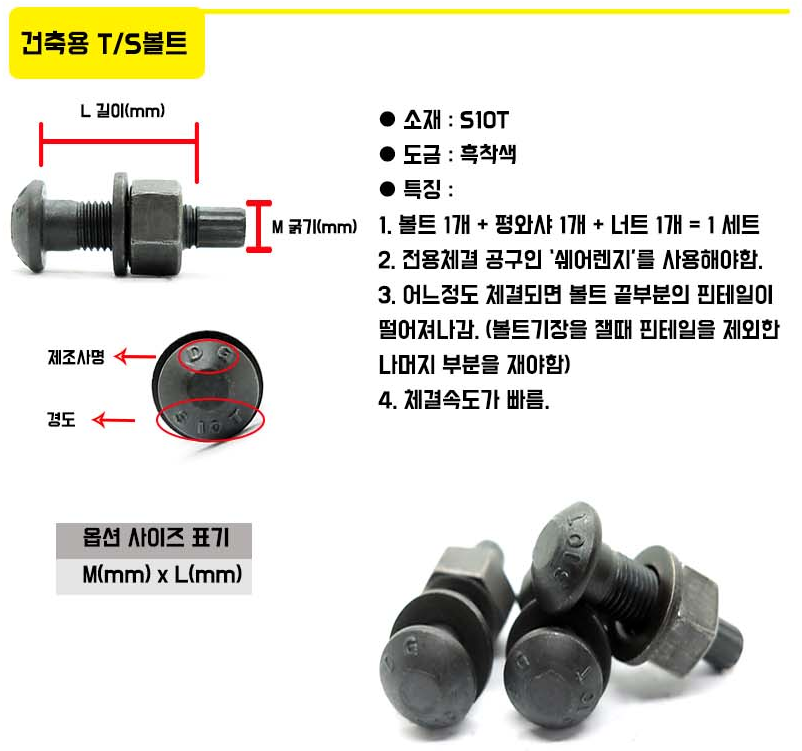

SET구성	▶ 볼트1개+너트1개+평와셔2장	▶ 볼트1개+너트2개+평와셔1장
체결 공구	▶ 에어임팩이나 전기임팩으로 체결하여 ▶ 공구가 무겁고 소음이 심함 ▶ 너트 체결 전용 공구인 너트런너 (Nut Runner) 구입에 큰 비용이 발생	▶ T/S볼트 전용 조립 공구인 쉐어렌치 (Shear Wrench)라는 전동 공구를 사용 ▶ 공구가 가볍고 소음이 적음
토크의 일정성	▶ 작업자의 감으로 작업하여 일정한 토크로 작업이 불가능 ▶ NUT 체결 시 볼트가 따라서 돌 우려가 있음	▶ 쉐어렌치로 조립 시 볼트 끝부분의 '핀테일'이 일정한 토크에 의해서 절단됨 ▶ 절단된 핀테일을 회수해야 함 ▶ 안정된 토크로 체결되었음을 확인 가능 ▶ 일정한 토크에 의해 충분히 높은 조임력을 보증하여 완벽한 시공이 가능
체결 검사	▶ 토크렌치(Torque Wrench)에 의한 체결검사가 불가피 ▶ 육안으로 체결 상태 검사 불가능	▶ 토크렌치에 의한 체결 검사 생략 가능 ▶ 육안으로 체결 상태 확인 가능

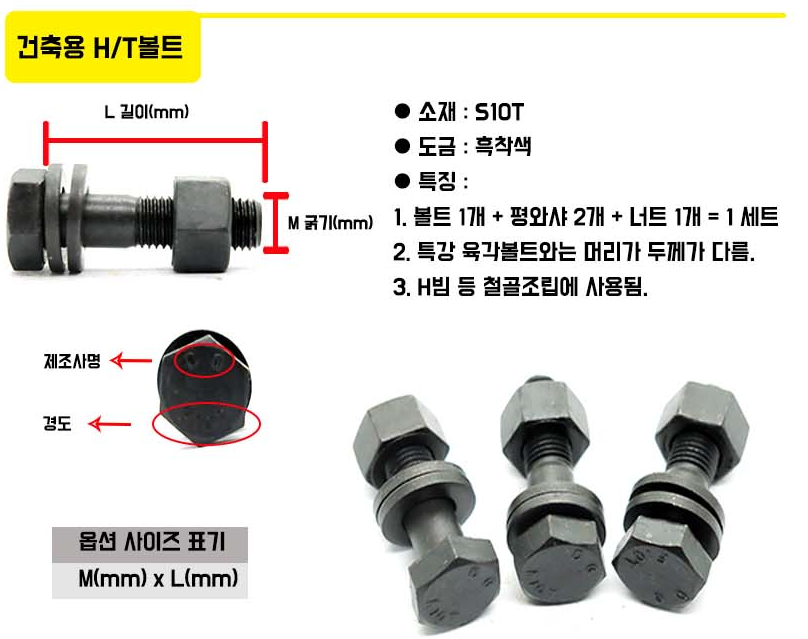

하이텐 볼트는 일반 구조용 볼트에 비해 고장력이고 일반 스패너와 렌치로는 조립이 불가하여 전용 공구를 사용해야 한다. 상기 이미지와 같이 너트와 와샤가 조립된 채로 유통되는 특징이 있다.







2. 종류 표기법



▶ F10T : 마찰 접합용 고장력 볼트
- F : Friction of Grip Joint(마찰 접합)의 첫 글자
- 10 : 볼트의 인장강도 하한값. 10은 1,000N/mm2
- T : Tension(장력)의 첫 글자

▶ S10T : Torchear형 고장력 볼트
- S : Structure Joint(건축 결합)의 첫 글자
- 10 : 볼트의 인장강도 하한값. 10은 1,000N/mm2
- T : Tension(장력)의 첫 글자





3. 적용 규격 ( KS B 1010  마찰 접합용 고장력 6각 볼트, 너트, 평와셔의 세트)



4. 기계적 성질

등급	항복강도 N/mm2	인장강도 N/mm2	연신율 %	단면 수축률 %
F8T	640 이상	800~1000	16 이상	45 이상
F10T	900 이상	1000~1200	14 이상	40 이상
F11T	990 이상	1100~1300	14 이상	40 이상
F13T	1170 이상	1300~1500	12 이상	35 이상
