(업무지식) 스트리퍼 볼트 규격

1. 스트리퍼 볼트 규격표

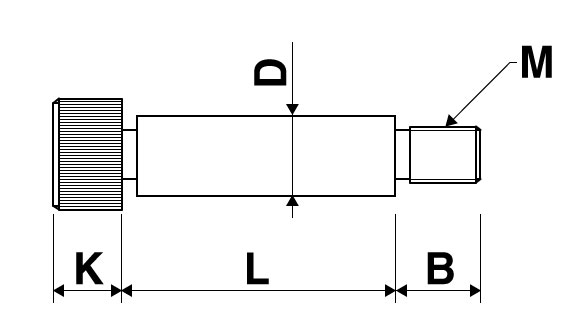

D	L	K	B	M
치수mm	치수mm	치수mm	치수mm	호칭	피치
6.5	아래표참조	5	8	M5	0.8
8		6	10	M6	1
10		8	12	M8	1.25
13		10	16	M10	1.5
16		12	18	M12	1.75

※ KS 규격상에는 없지만 실질적으로 판매하는 치수(D) : 4, 4.5, 5, 5.5, 6, 12, 20



축의호칭 D	6.5	8	10	13	16
호칭길이 L	길이L 의 치수 허용차
	±0.1
10	○
12	○
16	○	○
20	○	○	○
25	○	○	○	○
32	○	○	○	○	○
40	○	○	○	○	○
45	○	○	○	○	○
50	○	○	○	○	○
56		○	○	○	○
63		○	○	○	○
71			○	○	○
80			○	○	○
90			○	○	○
100			○	○	○

※ KS 규격 상에는 없지만 다양한 길이의 제품이 시중에 판매되고 있다. 10~150MM 까지





2. 적용 규격 KS B 4170 프레스 금형용 스트리퍼 볼트



3. 재질 및 기타 사항

구분	MSB	MSBMF	SMSB-SMSBF
재질	SCM435	SCM435	SUSXM7
경도	33~38HRC	33~38HRC	-
표면처리	-	무전해 니켈 도금	-
강도 구분	10.9	10.9	A2-50
