센타레스 연마의 종류와 원리(centerless grinding)

1. 센타레스 연마란?

 센타레스 연마는 가공물을 센터로 지지하지 않고 연삭숫돌과 조정롤러 사이에 공작물을 투입시키고 지지대로 지지하면서 연마하는 기술이다. 고무로 된 조정롤러와 가공물사이의 마찰에 의해 가공물이 회전하고 조정롤러의 깊이 방향으로 압력을 가하면서 가공물의 회전수를 조정한다. 연삭숫돌과 조절롤러는 같은 방향으로 회전한다.

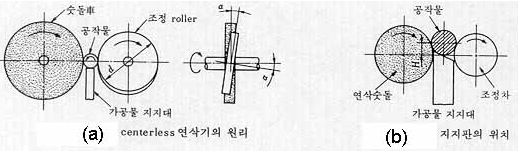

센타레스 외경 연마 원리

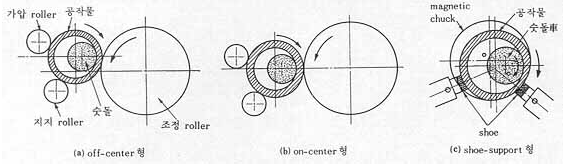

센타레스 내경 연마 원리



2. 센타레스 연마의 특징

  1) 연마에 숙련된 연마인원이 필요하지 않다.

  2) 연속적인 연마가 가능해서 생산성이 높다.

  3) 가공물의 굽힘방향으로의 하중부담이 없으므로 중연삭이 가능하다.

  4) 가공물 축방향의 추력이 없기 때문에 지름이 작은 가공물의 연삭에 적합하다.

  5) 단점으로는 가공물의 단면이 진원으로 되기 어렵다는 단점이 있다.





3. 센타레스 연마 동영상



위의 동영상에서는 단순 원통의 전체를 연마하는 방식에서 한단계 진화된 방식으로 연마하는 방법을 보여준다. 복잡한 형상의 샤프트의 부분 부분만 연마하고자 할때에 위와 같은 방식으로 세팅을 하여 활용할 수도 있다.





위 동영상은 일반적인 센타레스를 연마를 사용하는 경우로 단순 원통형상의 제품을 세팅되어 있는 센타레스 연마기에 삽입하여 연속적으로 연마를 하는 방법이다. 이와 같은 방법으로 일반 연마에 비해 훨씬 향상된 생산성을 얻을 수 있다.





위 동영상은 센타레스 연마기의 구조를 아주 간략하게 도식화 하고 있어 원리 이해용으로 아주 쉬워 첨부한다.

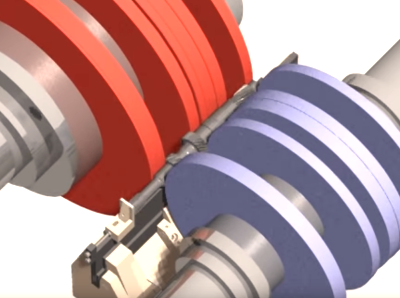

센타레스 썸네일
