원통연마란 무엇인가?

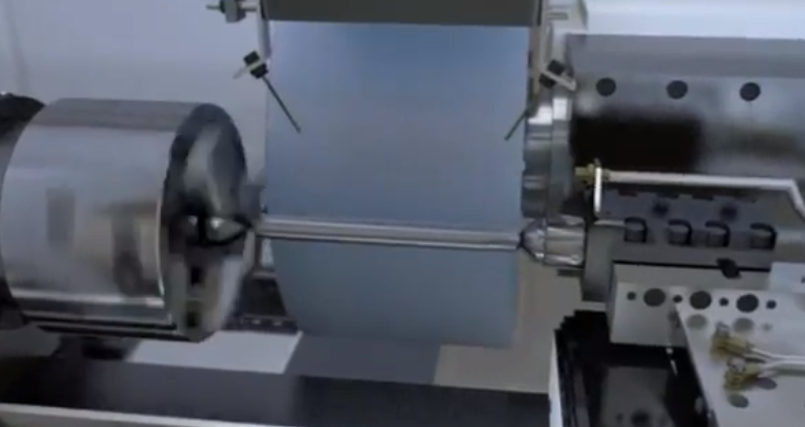

 원통연마는 말 그대로 원형의 가공물의 원통 외경을 연마하여 조도향상을 목적으로 하는 기술이다. 선반가공과 마찬가지로 척에 가공물을 물려 회전시키면서 연마석이 가공물의 몸통옆면을 연마한다.

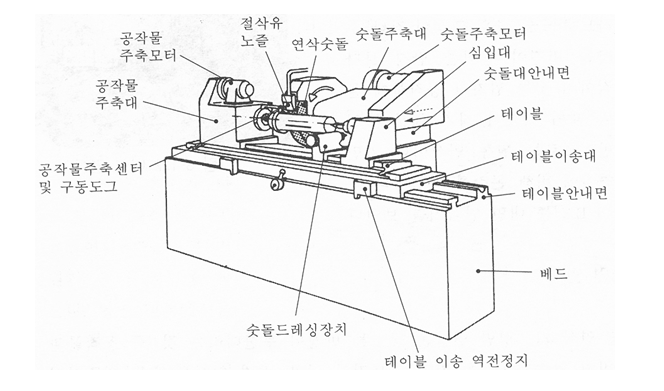

1. 원통 연삭기의 구조





2. 원통 연삭의 종류

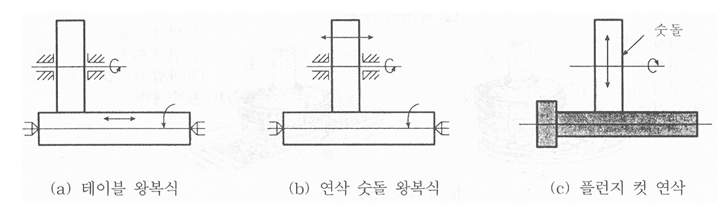

 1) 외경 연삭 : 가공물의 외경을 연삭한다.

      (a) 숫돌은 좌우 이송없이 고정회전이며 숫돌의 깊이만 조절함, 가공물은 회전하면서 테이블이 좌우로 이송되어 연마가 진행되는 방식이다.

      (b) 숫돌이 회전하며 좌우로 이송되는 방식으로 (a)의 반대 개념이다. 가공물은 그 자리에서 회전만 한다.

      (c) 숫돌의 깊이만 조절하여 연마하는 방식

ㅇ

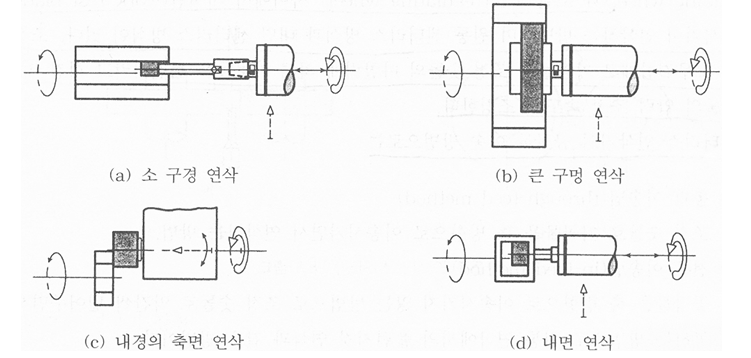

 2) 내경 연삭 : 가공물의 내경을 연삭한다.

    가공물의 내경을 연마하기 위한 방식으로 숫돌이 작기 때문에 회전수가 빨라야 한다. 외경 연삭에 비하여 숫돌의 마모가 크다.
