(업무지식) 금형 스프링 종류와 규격

 금형 스프링(DIE SPRING) 은 프레스 금형등에 사용되는 압축 코일 스프링으로, 고내구성, 고내열성, 고응력 등의 특징을 가진 고품질의 스프링이다. 금형 스프링은 하중에 따라 색깔로 구분되기 때문에 육안으로 쉽게 식별이 가능하다.



 기존에 사용된 스프링이 압축하중에 의해 변형되었다면 새로운 스프링으로 갈아야 한다. 금형 스프링은 소모품이기 때문에 어느정도 생산을 하고 나면 컨디션을 체크하는 것이 중요한 관리 포인트이다.



 금형 스프링을 직접적으로 취급하는 철물점은 많이 있지 않으나, 어느 철물점에 가더라도 주문할 수 있는 제품이다. 왜냐하면 스프링의 종류는 수백종류나 되기때문에 모든 스프링을 구비하기란 쉽지 않기 때문이다. 따라서 철물점은 스프링 생산업체와 연결되어 화물이나 배달 서비스로 물건을 수급한다.



 이러한 특징때문에 긴급건에 대한 대응이 쉽지 않으니, 자주 사용하는 규격의 제품은 스페어로 미리 구비해 두고 있는 것이 좋다.

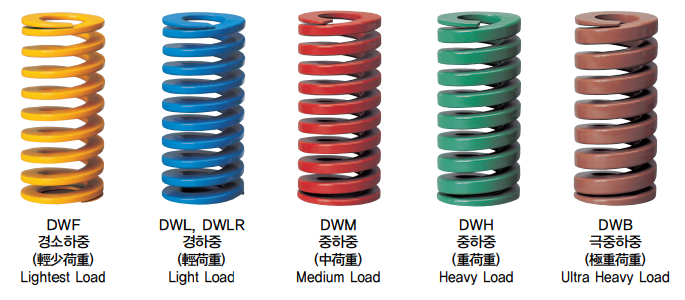

  금형 스프링은 하중에 따라 5가지 색상으로 구분이 되며 경소하중인 노란색 부터 극중하중이 갈색까지 상황에 맞게 색상을 선택하면 된다.





 색상이 선정되었다면 다음으로 필요한 금형 스프링 규격은 외경과 길이이다. 보통 "빨간색 Ø25 * 80L" 이런식으로 주문을 하면 어떤 철물점이든 주문이 가능하다.  금형스프링은 사용하다보면 스프링이 압축되어 본래의 길이보다 줄어든 경우가 있기 때문에 사용하던 스프링을 직접 잴때는 오차를 감안하여 측정한다. 잘 모르겠으면 권수를 세어보는 것도 도움이 된다.



 스프링의 규격에 대해서는 전문 규격표를 참조하도록 한다.(첨부)

간략하게 규격 범위에 대해 설명하자면 아래 표와 같다. 길이 400~500까지의 가장 긴 제품의 경우 노란색과 파란색까지는 나오지만 빨간색 부터는 생산되지 않는다.

외경 Ø

길이 L (mm)

8

10

12

14

16

18

20

22

25

27

30

35

40

50

60

10

◎

15

◎

20

◎

◎

◎

25

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

30

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

35

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

40

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

45

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

50

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

55

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

60

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

65

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

70

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

75

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

80

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

90

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

100

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

125

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

◎

150

◎

◎

◎

◎

◎

◎

◎

◎

◎

175

◎

◎

◎

◎

◎

◎

◎

200

◎

◎

◎

◎

◎

◎

◎

250

◎

◎

◎

275

◎

◎

◎

300

◎

◎

◎

350

◎

◎

400

◎

◎

450

◎

◎

500

◎

◎



  금형 설계를 위한 스프링 내경사이즈 및 하중은 첨부의 스프링 PDF를 참조한다.



DaewonSpring.pdf

3.78MB
