기성품 리벳의 종류와 리벳팅 하는 방법

 리벳은 판과 판을 연결하는데 용접보다 간단하고 효과도 좋은 이음방식이다. 잔류변형도 없어 사용 범위가 넓다. 알루미늄 판재와 같은 경합금에서는 용접이 안되는것은 아니지만 곤란하다. 이러한 경우 리벳을 사용하면 신뢰성이 있다.  다만, 판과 판 사이의 기밀성을 유지해야 하는 경우에는 적합하지 않기 때문에 용접을 해야 한다.

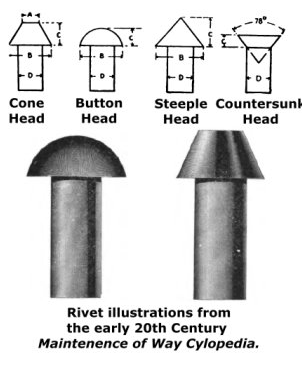

 리벳은 머리모양과 제조 방법에 따라 분류가 가능하며 KS 규격집이 있는 기성품이다. 따라서 시중에서 쉽게 구매가 가능해야 하지만, 실제로는 잘 사용하는 모양만 구비해 놓기 때문에 규격만 보고 구매하려고 하면 낭패를 보기 쉽다. 책상에서 설계만 하는 개발자들은 반드시 이러한 규정을 정할 때 기성품이 실제 쉽게 구매가 가능한지 살펴보고 도면을 작성하기 바란다. 구매하는 사람은 식겁하기 일쑤니까...















 제조방법에 따라 냉간 성형 리벳과 / 열간 성형 리벳으로 나뉜다. 냉간 성형 리벳은 Ø1~13 정도의 소구경의 제품이며 HEADER를 이용하여 생산한다. 열간 성형 리벳은 그보다 큰 구경의 리벳을 만들때 열을 가하는 방법으로 성형하는 제품이다.

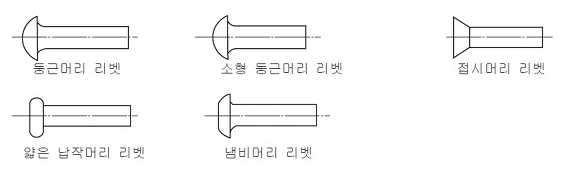

1. 냉간 성형 리벳 : KS 규격번호 <KS B 1101>

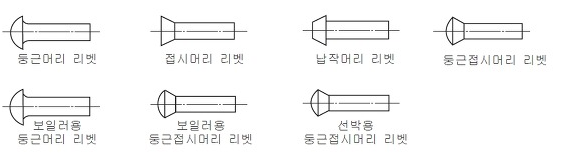

2. 열간 성형 리벳 : KS 규격번호 <KS B 1102>



 리벳의 재질은 강, 황동, 구리, 알루미늄으로 4가지 종류 나눠지며 자세한 호칭별 사이즈는 KS 규격검색 으로 무료로 열람할 수 있으니 참고하면 된다.

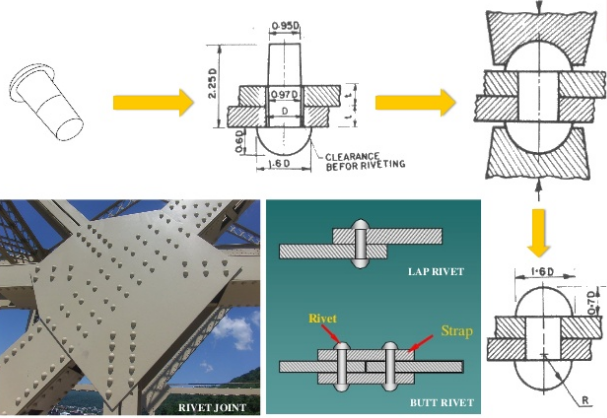

3. 리벳팅하는 방법

 1) 리벳이 들어갈 구멍을 뚫는다.(리벳구멍은 리벳지름보다 0.1~0.3mm 정도 크게 뚫는다.)

 2) 뚫은 구멍은 burr가 없도록 정리한다.

 3) 리벳을 구멍에 넣고 양쪽에 스냅(snap)을 대고 때려서 머리부분을 만든다.

 4) 리벳지름 10mm이상은 열간 리벳팅 한다.







 리벳팅 하는 기기도 따로 있지만, 간단하게 핸드 리벳팅 하는 건도 판매하니고참고하기 바란다.
