(업무지식) TIG, MIG, MAG, CO2 용접 구분법

 {혼란하다 혼란해..}

 용접은 "철판과 철판을 서로 붙일때... 번쩍번쩍 요란한 빛을 내며 용접기로 쏘아대면, 철이 녹아 붙는다" 라고만 알고 있었다. 조금만 진지하게 접근해 보니 용접의 종류는 많고 용도에 따라 다르다는 것을 알게되었다.



 흔히들 업계에서 쓰는 말로,,, CO2 용접이니, 알곤용접이니... 이렇게만 많이 들어봤는데 알곤 용접은 비활성 가스인 아르곤 가스 Ar를 사용하는 용접을 통칭하는 말이다.  CO2 용접은 CO2가스를 이용하는 용접이다.



            * 아르곤 가스란 : 아르곤(←독일어: Argon 아르곤[*], 영어: Argon 아곤[*])은 주기율표의 화학 원소로 기호는 Ar(←라틴어: Argon 아르곤[*])이고 원자 번호는 18이다. 18족에 속하는 비활성 기체로 지구 대기의 약 0.93%를 차지하며, 비활성 기체 중 지구에서 가장 흔하다. 상온에서는 무색,무취의 기체이다.



★ 용접 시 알곤 가스를 사용 하는 이유

   1) 비활성 기체이기 때문에 다른 어떤 자극에도 잘 반응하지 않는다.
   2) 고온에서도 안정적이다.

   3) 공기보다 무겁다.

   4) 알곤가스 자체는 인체에 무해함



 용접을 하면 모재를 녹여버릴 정도의 고온이 발생하는데 이는 모재의 급격한 산화를 발생시킨다. 이러한 산화를 막기 위해 용접부위에 보호가스를 흘려보내 보호막을 생성한 상태에서 용접을 하게 된다. 이를 알곤 용접이라고 한다.

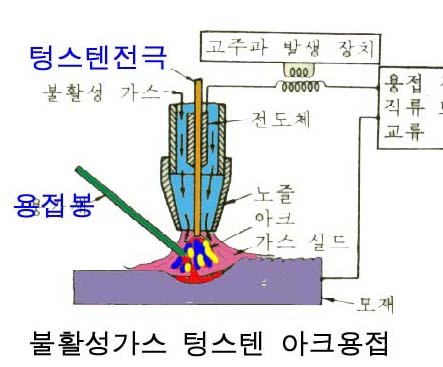

1. TIG 용접

 : TIG란 Tungsten Inert Gas의 약자로 말그대로 텅스텐 불활성 가스를 이용한 용접방법이다. 흔히쓰는 말로 알곤 용접이라고 하는 용접 방식이다.







TIG용접은 주로 스테인리스강, 알루미늄 용접에 많이 사용합니다
알루미늄은 공기중에 노출되면 표면이 산화알루미늄이되는데
 이 산화알루미늄은 순수 알루미늄보다 용윰점이 높아 용접을 방해합니다
이 산화알루미늄을 제거해주기위해 TIG용접기로 직류 역극 또는 교류 로 놓고 용접을 하고
이때 산화막이 제거되는 현상을 청정작용 이라 합니다.

◈TIG 용접의 장점◈

TIG 용접은 용접 입열의 조정이 용이하기 때문에 박판 용접에 매우 좋다.
텅스텐 전극봉이 비소모성이므로 용가재의 첨가 없이도 아크열에 의해 모재를 녹여 용접할 수 있다.

거의 모든 금속의 용접에 이용할 수 있다. 그러나 용융점이 낮은 금속 즉, 납, 주석 또는 주석의 합금 등의 용접에는 이용하지 않는다.

용접부의 기계적성질이 우수하다.
내부식성이 우수하다.
플럭스가 불필요하여 비철금속 용접이 용이하다.
보호 가스가 투명하여 용접작업자가 용접 상황을 잘 파악할 수 있다.
용접 스패터를 최소한으로 하여 전자세 용접이 가능하다.
용접부 변형이 적다.

◈TIG 용접의 단점◈

소모성 용접봉을 쓰는 용접 방법보다 용접 속도가 느리다.
용접 잘못으로 텅스텐 전극봉이 용접부에 녹아 들어가거나 오염될 경우 용접부가 취화되기 쉽다.
부적당한 용접 기술로 용가재의 끝부분이 공기에 노출되면 용접금속이 오염된다.
불활성 가스와 텅스텐 전극봉은 다른 용접 방법과 비교해 볼 때 고가이다.
SMAW와 같은 다른 용접 방법에 비해 용접기의 가격이 비싸다.

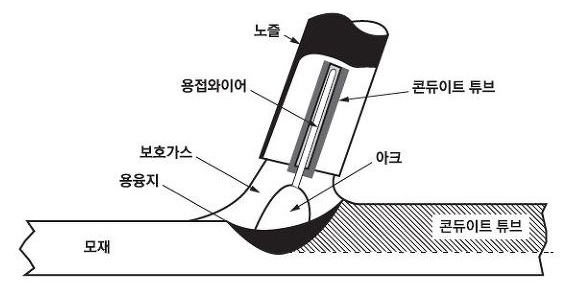

2. MIG 용접

  MIG는 METAL INERT GAS의 약자로 소모성 와이어 전극과 대상물 사이에 아크를 생성하여 모재를 녹여 용접하는 방식이다. 용접건에서 소모성 전극과 보호 가스가 함께 공급된다.





     - 보호가스로 사용하는 가스의 종류에 따라

       1) AR, HE을 사용하면  : MIG 용접

       2) CO2를 사용하면 : CO2 용접

       3) 혼합가스(AR+CO2)를 사용하면 : MAG(METAL ACTIVE GAS) 용접



  보호가스를 사용한다는 점에서 TIG용접과 비슷해 보이지만 TIG는 전극이 텅스텐이고 용접봉은 다른 한손으로 공급해 주어야 하는 방식이고, MIG 용접은 전극자체가 용접봉이기 때문에 별도의 용접봉을 외부에서 대지 않는다는 차이가 있다.
