알루미늄 어닐링, 소둔, 풀림 조건(알루미늄 열처리)
- 여러가지 잡학
- 2019. 6. 10. 18:32

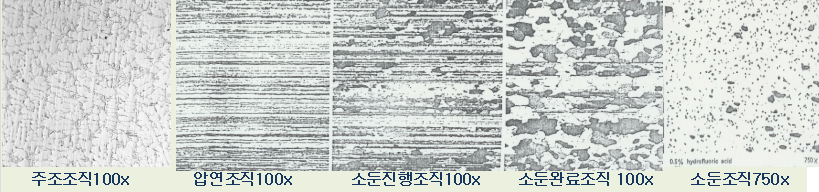

알루미늄을 연질화 하기 위한 재열처리(소둔처리) 조건은 아래의 표와 같다.
| 알루미늄 합금 번호 | 풀림조건 |
| A1080 | 340℃ ~ 410℃ 공냉 또는 노냉 |
| A1070 | 340℃ ~ 410℃ 공냉 또는 노냉 |
| A1050 | 340℃ ~ 410℃ 공냉 또는 노냉 |
| A1100 | 340℃ ~ 410℃ 공냉 또는 노냉 |
| A1200 | 340℃ ~ 410℃ 공냉 또는 노냉 |
| A3003 | 약 410℃ 공냉 또는 노냉 |
| A3203 | 약 410℃ 공냉 또는 노냉 |
| A5005 | 340℃ ~ 410℃ 공냉 또는 노냉 |
| A5052 | 340℃ ~ 410℃ 공냉 또는 노냉 |
| A5056 | 340℃ ~ 410℃ 공냉 또는 노냉 |
| A5083 | 340℃ ~ 410℃ 공냉 또는 노냉 |
| A5154 | 340℃ ~ 410℃ 공냉 또는 노냉 |
| A5N01 | 340℃ ~ 410℃ 공냉 또는 노냉 |
| A2014 | 340℃ ~ 410℃ 공냉 또는 노냉 |
| A2017 | 340℃ ~ 410℃ 공냉 또는 노냉 |
| A2024 | 340℃ ~ 410℃ 공냉 또는 노냉 |
| A6061 | 340℃ ~ 410℃ 공냉 또는 노냉 |
| A7075 | 340℃ ~ 410℃ 공냉 또는 노냉 |
| A7N01 | 약 410℃ 노냉 |
<주 기>
1) 이 풀림을 한 것은 모두 조질 기호 _0FH로 된다.
2) 열처리된 것을 풀림하는 경우는 약 410℃로 가열하고 1시간 이상 그 온도로 유지하면 좋다. 냉각은 260℃까지는 매시간당 28℃이하의 속도로 하는 것이 바람직하다. 260℃이하에서의 냉각속도는 문제가 되지 않는다.
3) A7075열처리된 소재를 풀림할 경우에는 410~455℃로 가열하고 이 온도에서 약 2시간 유지하여 공기중에서 냉각하며 약 230℃로 재 가열하고 이온도로 약 6시간 유지한 후 실온까지 냉각한다.
'여러가지 잡학' 카테고리의 다른 글
| 사각 파이프 규격 (0) | 2019.06.12 |
|---|---|
| 원형 파이프 규격 (0) | 2019.06.11 |
| 어닐링 온도, 소둔온도, 풀림열처리 온도(탄소강) (0) | 2019.06.09 |
| 열처리종류, 열처리기호, 열처리용어(소둔, 담금질, 퀜칭등) (0) | 2019.06.08 |
| 진공열처리를 하는 이유(VACCUM HEAT TREATMENT) (0) | 2019.06.07 |
